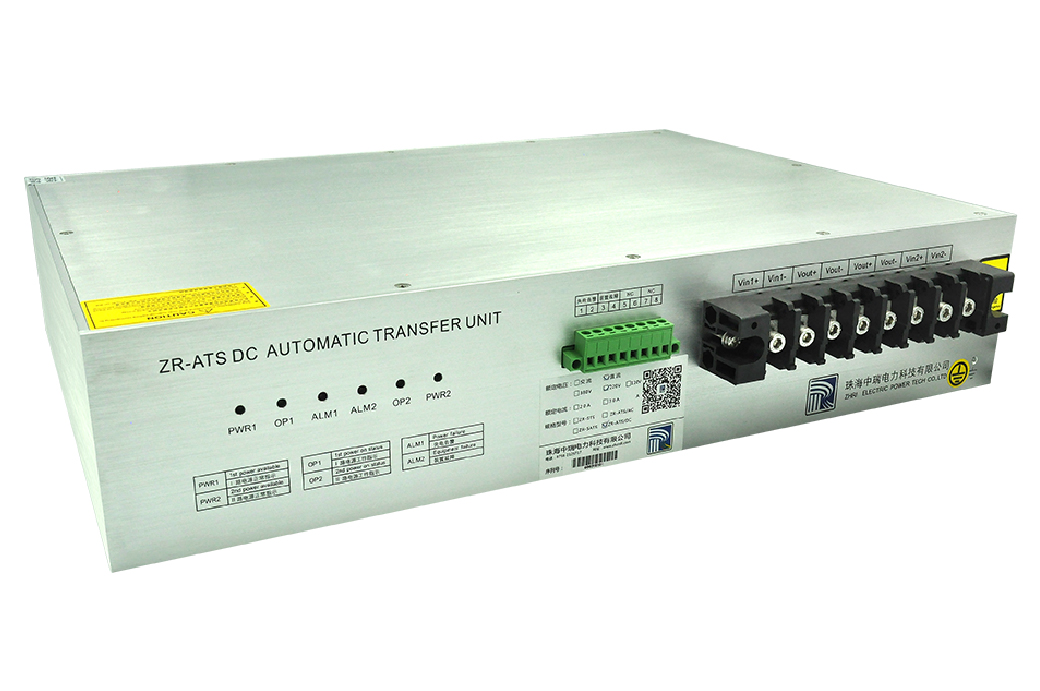

ZR-ATS/DC直流双电源切换装置


ZR-ATS/DC直流双电源切换装置

1   概述

ZR-ATS/DC直流双电源转换装置(以下简称装置或产品)是珠海中瑞电力科技公司研制和生产的电力系统直流双电源自动切换装置,可广泛用于电力系统二次设备的直流电源回路。在解决双回路直流供电可靠性的同时,又满足了双路电源之间的隔离要求,避免直流系统接地故障时的相互影响

2  安全性能

2.1装置的安全性能符合GB 14598.27-2008 的规定。装置的外壳防护等级不低于IP42、安全类别为I类。
2.2******短路耐受电流:4420A(50Hz,半周波10mS)
2.3******开断电流:1000A/25次(阻性负载)
2.4 装置主要技术参数
2.5.1额定输入直流电压:110V/220V(±15%)波纹系数不大于5%;
2.5.2******切换电流:15A/30A/50A/75A
2.5.3装置******功耗:≤ 35W
2.5.4告警接点输出: 1组常闭(失电告警),1组常开(装置故障),容量AC:2A,250V,DC:2A,30V(阻性负载)
2.55直流电压切换门限:额定电压的75~80%
2.5.6切换方式:主备自动切换
2.5.7切换时间:<1ms
2.6安装方式:机柜安装。
2.7产品外形尺寸:
2U,宽*高*深=482.6mm*89mm*330mm

3  装置功能

 装置正常工作时,其中主电源经防反二极管直接输出,备用电源处于断开状态(DC/DC处于热备用状态-保持输出)。当处于工作状态的主电源由于故障造成电压跌落或失电时,装置内电压检测回路检测到输入端电压变化,当电压值跌落到额定电压的75~80%时,装置判断该路电源出现故障,发出切换命令,将输出电压切换到备用电源上,整个切换过程约为15~30ms,在切换过程中,装置的DC/DC回路将输出端电压维持在额定电压的90~95%左右。
装置切换过程中,面板上红色告警指示灯会有瞬间闪烁,属于正常现象。
当主电源直流系统故障排除,恢复供电时,装置面板对应电源指示灯亮,装置自动切换回主电源供电。当切换装置为冗余双机配置时,两台装置在主电源失电时会同步切换,确保设备工作状态相同。
装置告警端子1,2为常闭接点,当装置主电源输入、备用电源输入、以及电源输出3个端口中任意一路电压低于额定值的80%时,常闭接点闭合,通知用户装置失电;端子3,4为常开接点,当装置内部出现严重故障时,常开接点闭合,通知用户装置出现故障。
