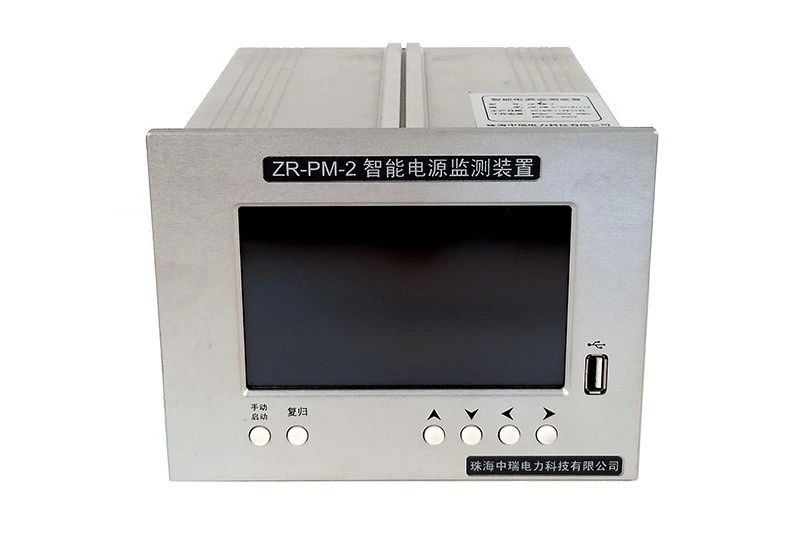

ZR-PM-2在线式智能电源监测仪
日期:2021-08-05    浏览次数:

ZR-PM-2在线式智能电源监测仪

 品 简 介:


ZR-PM智能电源监测装置,是针对自动转换开关电器设计的集成了实时监测、事件录波的智能仪表。监测装置采用高性能MCU,基于RTOS操作系统,高效、可靠地实现了数据采集、处理、传输、存储功能。ZR-PM配备上位机软件包,可安装于基于Windows操作系统的计算机,如笔记本电脑、工程师站、DCS主机等。软件包运行于Windows平台,通过RS485连接监测装置。提供实时监视、参数设置、通道校准、数据分析等功能。

功能特征



电气隔离12路模拟量、6路开关量同步采样:装置主机配置了4路模拟量输入;通过扩展模块可接入扩展的8路模拟量,实现三相电路的监测。输入信号处理通道全部采用电气隔离,隔离耐压3000VDC。采样频率:模拟量、开关量同步采样频率:2kHz。实时有效值计算:ZR-PM对模拟通道进行无延迟的有效值计算,交流量RMS20ms生成一点。实时派生量计算:最多可定义8个派生量,包括频率、有功、无功等多个类型。派生量计算无延迟。对接入通道、派生量实时监视,多种故障启动方式:在任何运行状态下,根据用户设置的启动量、启动方式、启动值,实时监视接入量,一旦满足启动判据,即按用户设置格式记录波形。故障记录总存储容量32MB。如果连接了上位机(PC机),ZR-PM即时通知上位机。实时监测:实时谐波分析、实时波形显示、矢量图画面。5TTF显示屏;分辨率为800×480;串行口通讯 RS-485U盘记录文件复制;PC软件运行于Windows平台,通过串行口连接,提供实时监视、参数设置、数据分析等功能。
